Imatra Electricity Substation

Imatra Electricity Substation

Nombre del proyecto

  • Imatra Electricity Substation

Arquitectos

  • Virkkunen & Co Architects

Página web

  • www.virkkunenco.fi

Superficie

  • 965 m2

Ubicación

  • Finlandia

Fotografía

  • Max Plunger | Tuomas Kivinen

Fecha

  • 2020

El proyecto es un edificio de subestación eléctrica y cinco torres de transmisión y terminales, que se extienden sobre dos afluentes del río Vuoksi en la ciudad de Imatra, en el este de Finlandia. El diseño y desarrollo de las nuevas instalaciones requirió un cuidado especial debido a su proximidad a los rápidos de Imatrankoski, un sitio de conservación y un paisaje nacional.

Los rápidos se aprovecharon para la generación de energía en la década de 1920 cuando se construyó la central hidroeléctrica Imatra y el río se dirigió a un canal de la central eléctrica. La planta todavía está en funcionamiento y con una potencia de 192 MW, la más potente de su tipo en Finlandia. Simultáneamente con la construcción de la planta de energía, se construyó una línea eléctrica de 110 kV que conduce desde la planta a las áreas de consumo en el sur de Finlandia. Este sitio industrial emblemático es el punto de partida histórico de la red eléctrica principal de Finlandia.

Los edificios de la central hidroeléctrica representan el estilo clasicista nórdico y fueron diseñados por los arquitectos Oiva y Kauno Kallio. La característica sobresaliente de sus fachadas revestidas de ladrillo rojo es la disposición rítmica de las ventanas y las puertas. El ritmo también se convirtió en la característica principal de las nuevas fachadas de subestaciones y estructuras de líneas eléctricas.

La antigua celda aislada en aire, terminada en 1929, estaba llegando al final de su ciclo de vida operativa y tuvo que ser reemplazada por una celda aislada en gas ubicada en un nuevo edificio de subestación. Las nuevas estructuras de líneas eléctricas reemplazaron las antiguas torres tipo celosía al este y al oeste de la nueva subestación.

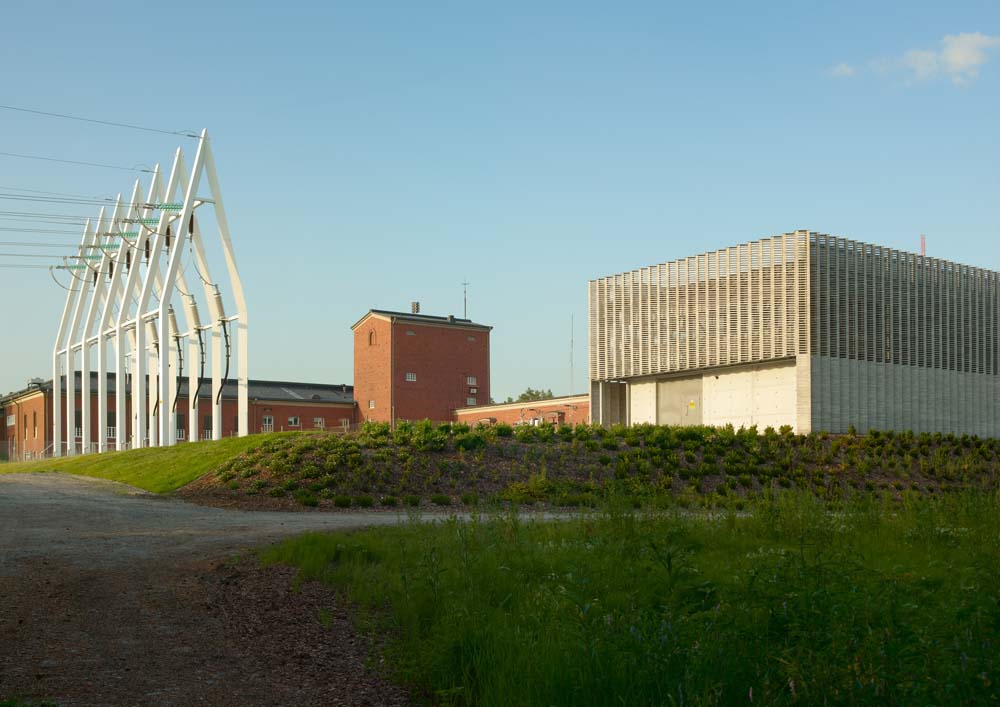

El sitio de la subestación es una parte accesible de la ciudad circundante, ya que no está aislado por vallas. Además de la ubicación de las nuevas líneas eléctricas, la escala y las coordenadas de los volumenes de la antigua planta hidroeléctrica fueron factores primordiales en el posicionamiento y diseño del nuevo edificio de la subestación. El piso inferior de la subestación se encuentra bajo tierra para que el edificio sea tan bajo como la sección más cercana de la antigua planta de energía. El diseño de las nuevas estructuras de transmisión también busca el equilibrio con el paisaje construido y natural circundante. Excepto por una torre alta, son más bajas que las copas de los árboles circundantes.

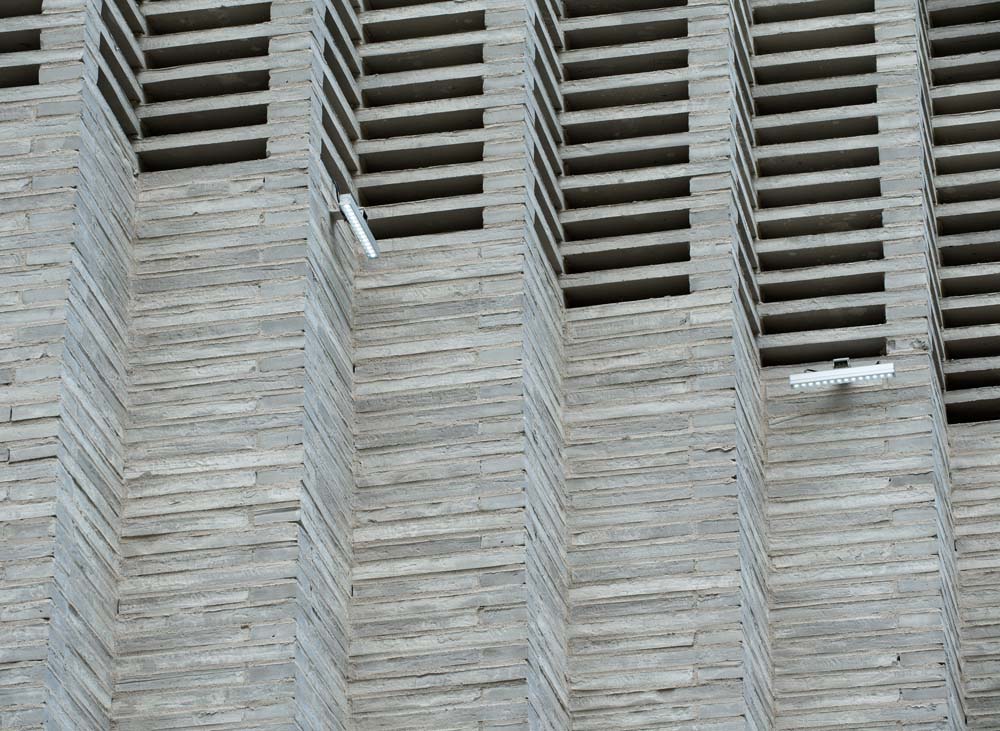

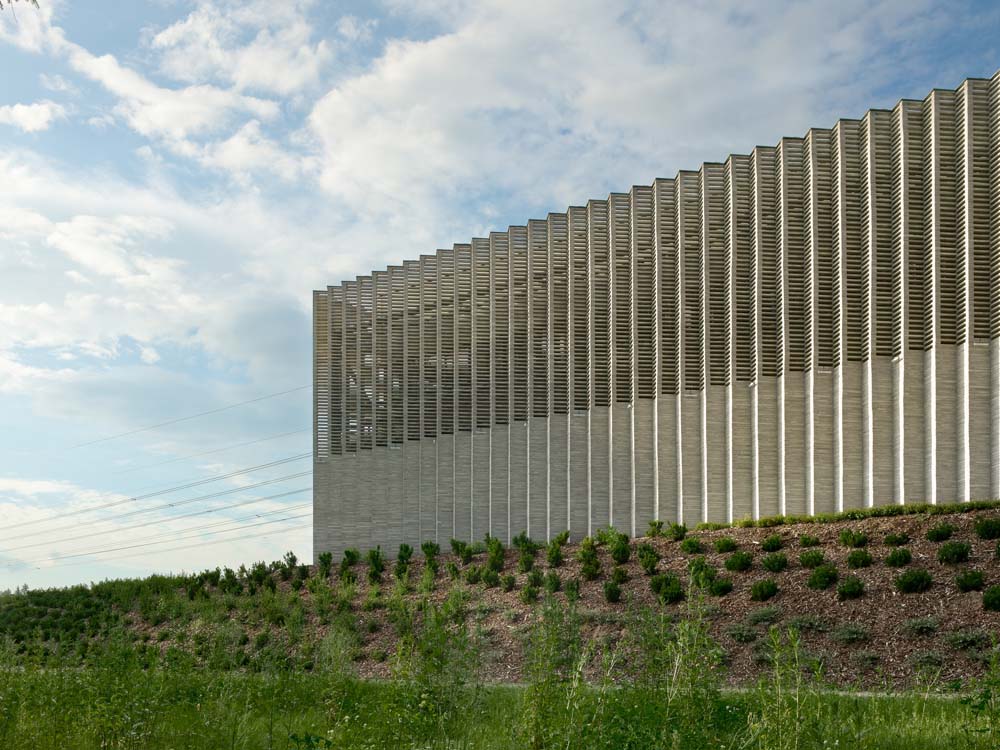

El nuevo edificio de la subestación tiene estructura de concreto y fachadas de doble piel. La capa exterior de la fachada consiste en ladrillos largos hechos a mano que se colocan en zigzag, un motivo que el edificio comparte con los perfiles triangulares de acero de las nuevas torres y terminales de la línea eléctrica. La parte superior de la pared de mampostería consta de un patrón de celosía porosa que deja pasar la luz y el aire. La capa interior de la doble fachada consta de muros de concreto prefabricado in situ, cortados por una ventana de tira continua colocada detrás de la celosía de ladrillo.

En el interior del edificio, la sala principal de equipos de proceso y el vestíbulo reciben luz natural a través de la franja de ventana del triforio a través de la cual se puede ver la celosía de ladrillo de la doble fachada. El interior está definido por la lógica estructural, el detalle y la materialidad de las piezas prefabricadas de concreto expuestas.

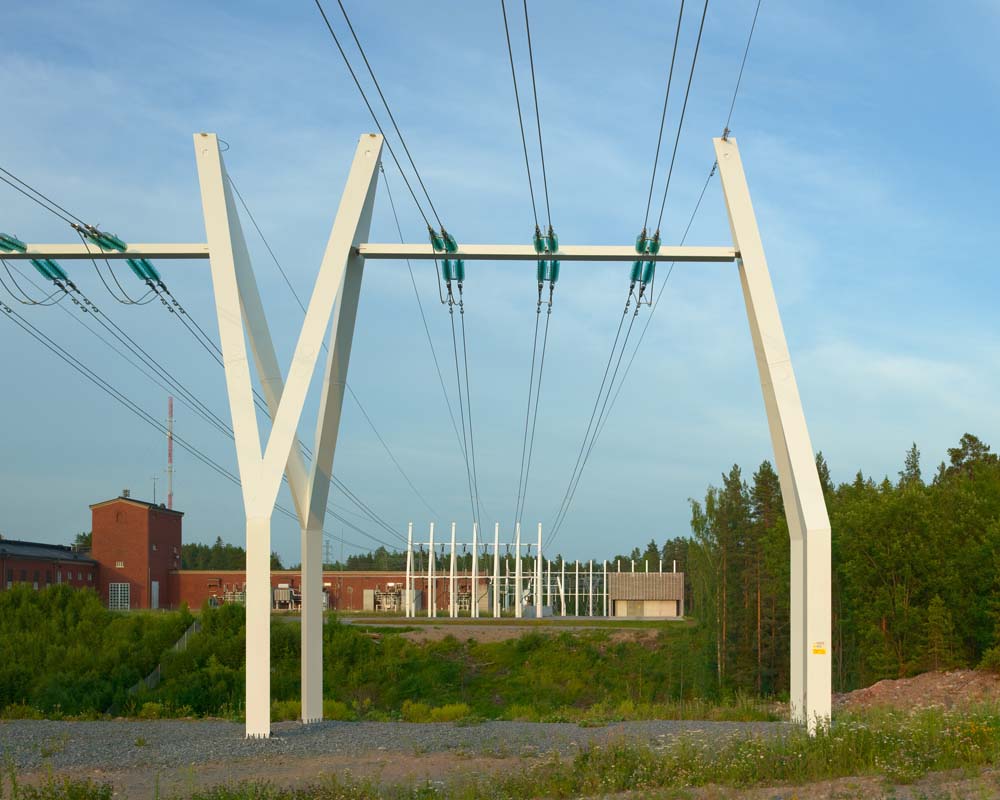

El proyecto cuenta con tres tipos de estructuras de transmisión: una torre alta con brazos transversales dispuestos verticalmente, dos pilones bajos con una configuración horizontal de brazos cruzados y dos terminales que conectan líneas aéreas con cables subterráneos. Son arquitectónicos en forma y similares en principios estructurales, pero diferentes en funciones. Las estructuras consisten en secciones prefabricadas de perfiles triangulares de acero en configuraciones repetitivas.

Las diferentes partes de la Subestación de Electricidad Imatra están distribuidas en un área grande, y el principal desafío del diseño fue formar un todo coherente que encajara en el entorno. El diseño separa aspectos del contexto construido y los vuelve a ensamblar en una nueva forma abstracta. El lenguaje de diseño derivado da una identidad unificada al nuevo proyecto sin que por esto deje de ser contextual.
